Microtech無掩模直寫光刻系統

產品詳情

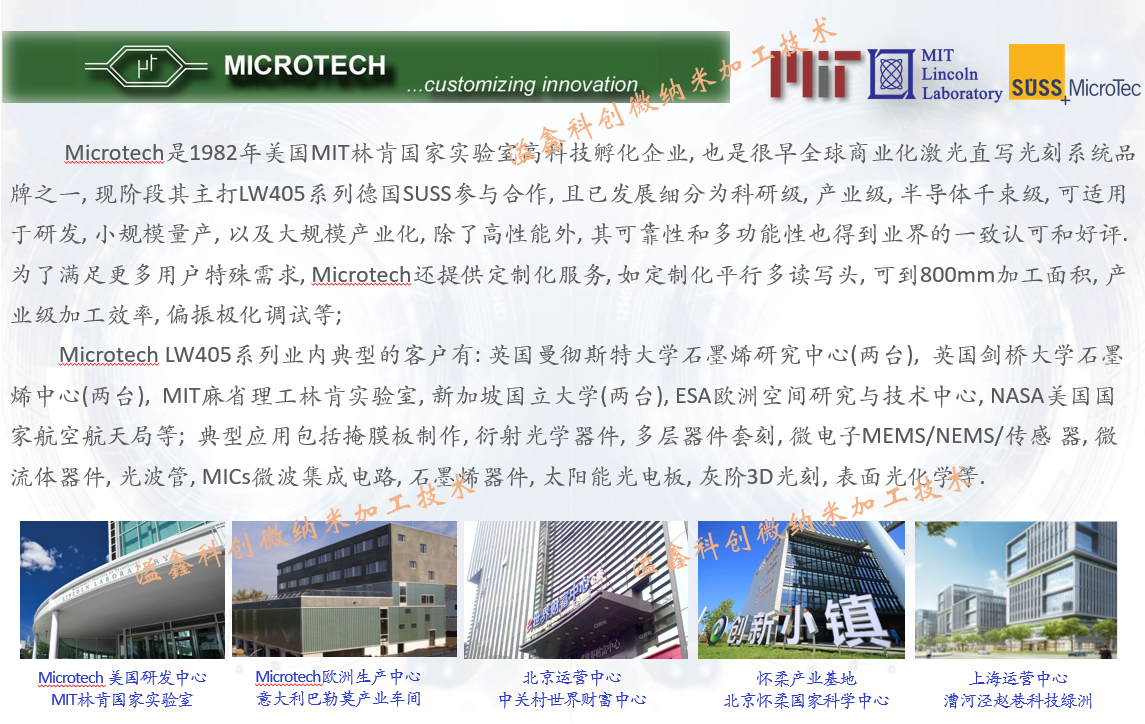

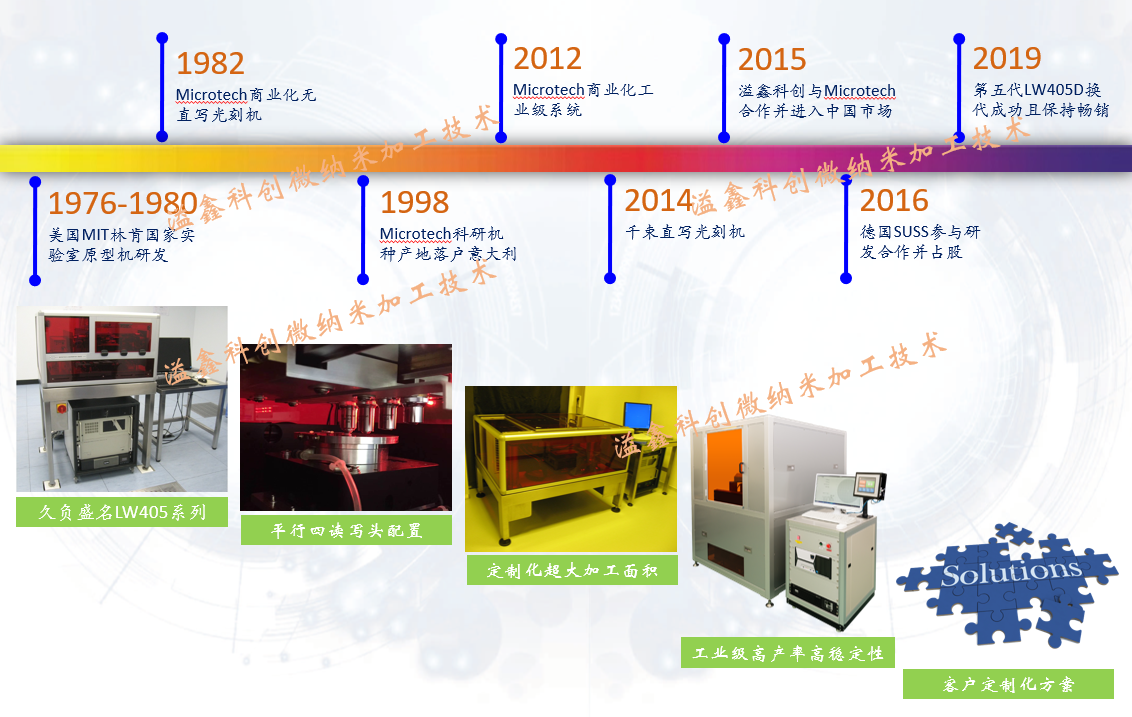

Microtech是1982年美國MIT林肯國家實驗室高科技孵化企業, 也是全球最早商業化激光直寫光刻系統品牌之一, 現階段其主打LW405系列德國SUSS參與合作, 且已發展細分為科研級, 產業級, 半導體千束級, 可適用于研發, 小規模量產, 以及大規模產業化, 除了高性能外, 其可靠性和多功能性也得到業界的一致認可和好評. 為了滿足更多用戶特殊需求, Microtech還提供定制化服務, 如定制化平行多讀寫頭, 最大可到800mm加工面積, 產業級加工效率, 偏振極化調試等;

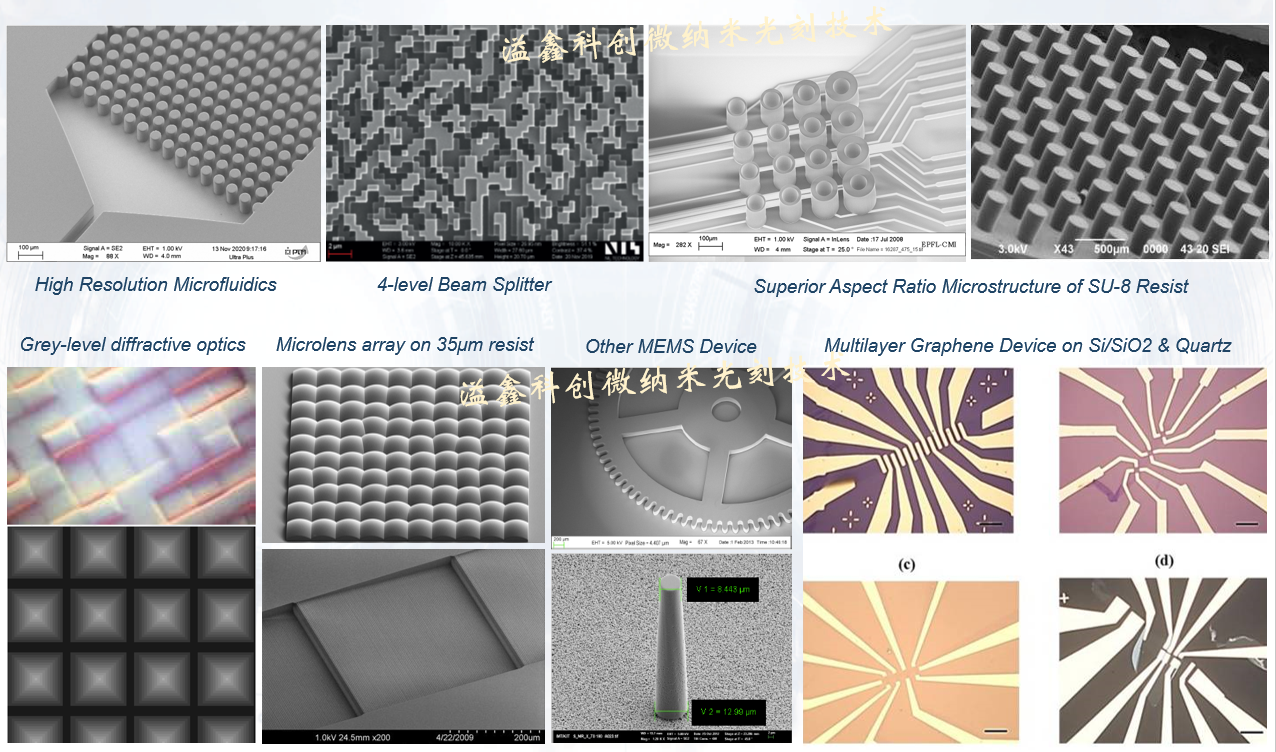

Microtech LW405系列全球典型的客戶有: 英國曼徹斯特大學石墨烯研究中心(兩臺), 英國劍橋大學石墨烯中心(兩臺), MIT麻省理工林肯實驗室, 新加坡國立大學(兩臺), ESA歐洲空間研究與技術中心, NASA美國國家航空航天局等; 典型應用包括掩膜板制作, 衍射光學器件, 多層器件套刻, 微電子MEMS/NEMS/傳感器, 微流體器件, 光波管, MICs微波集成電路, 石墨烯器件, 太陽能光電板, 灰階3D光刻, 表面光化學等.

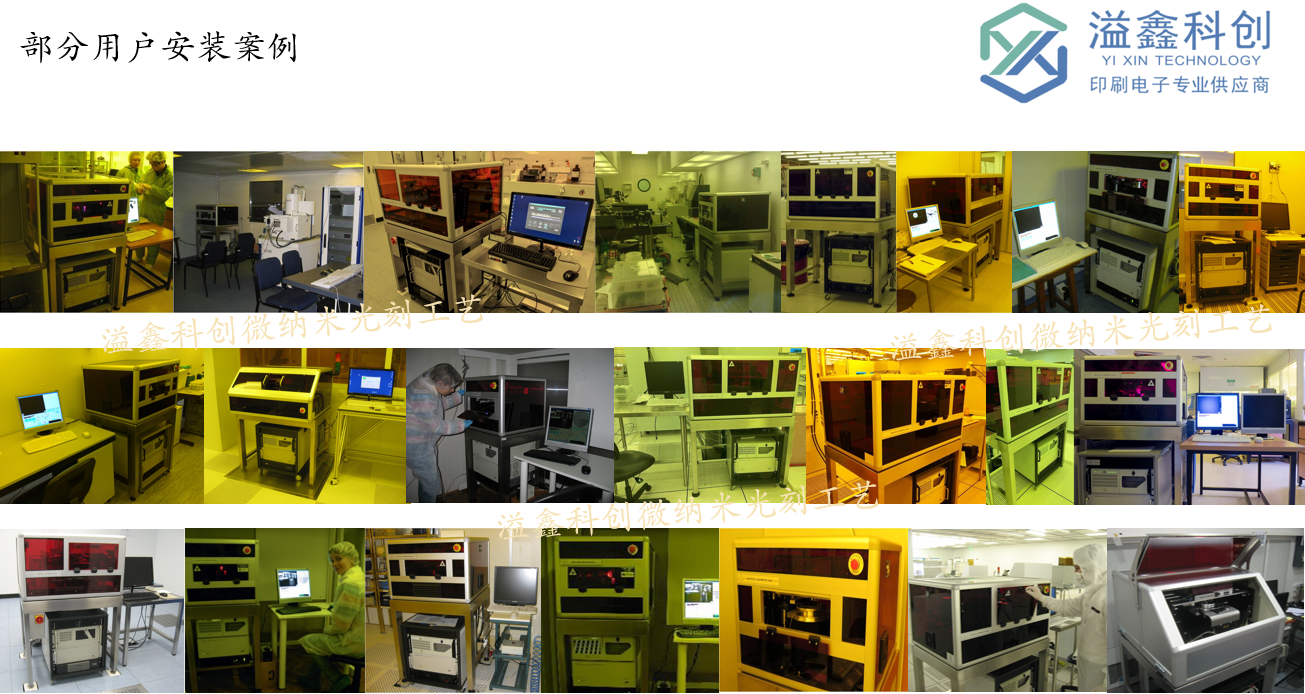

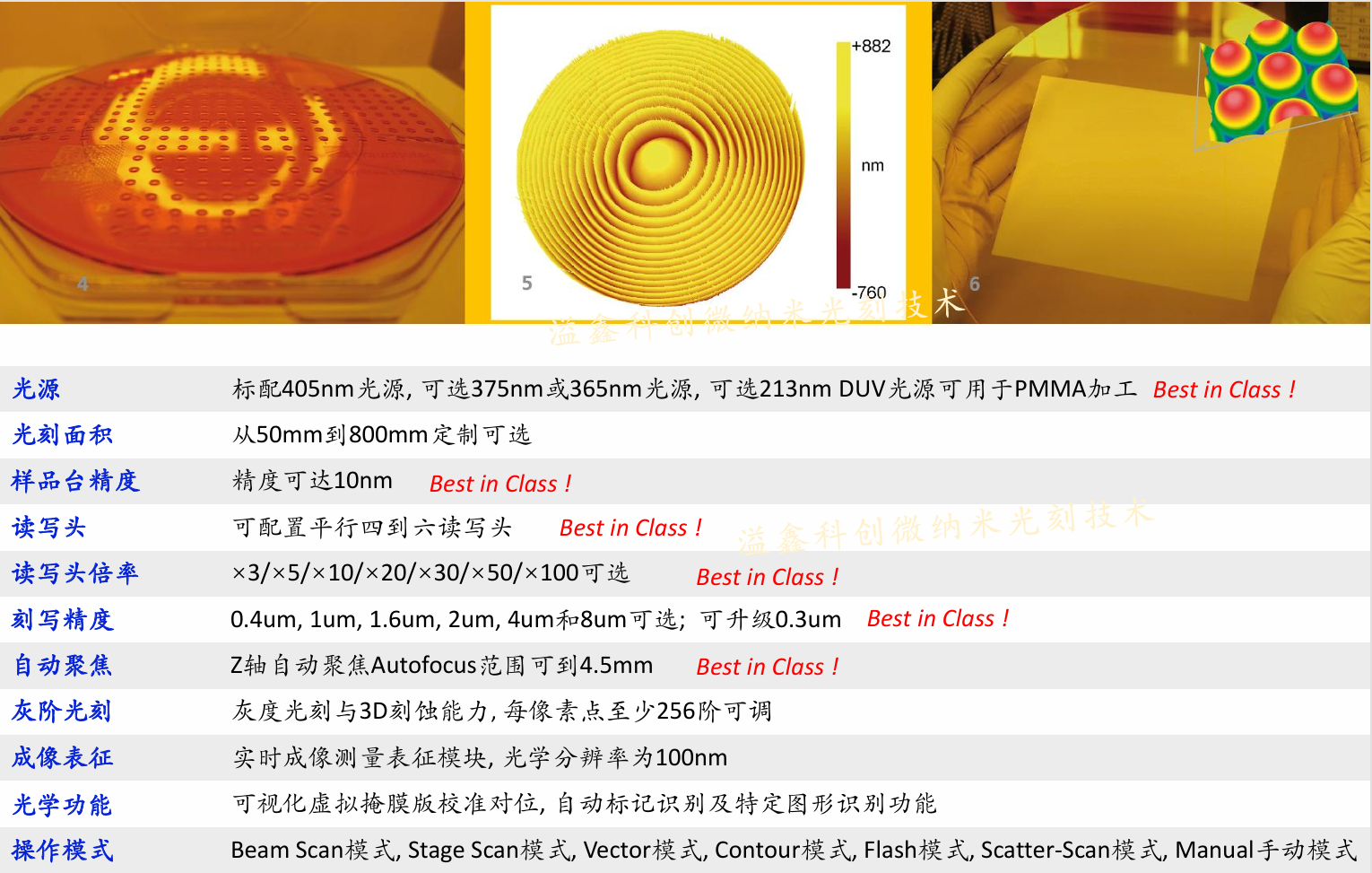

現階段Microtech產品已遍布國內各大知名院所, 如上海交通大學微納米加工平臺, 清華大學精儀系, 北京大學微納米加工平臺, 廈門大學微納米加工平臺等, 且除了常見的405nm和375nm外, 我們也是業內獨特可配置三光源的無掩模光刻機, 增配的213nm DUV光源可很好的適用于PMMA的直接微納加工(其他廠家均無此功能).

傳統的光刻工藝中所使用的鉻玻璃掩模板需要由專業供應商提供，但是在研發環境中，掩模板的設計通常需要經常改變。激光直寫光刻技術通過以軟件設計電子掩模板的方法，克服了這一問題。與通過物理掩模板進行光照的傳統工藝不同，激光直寫是通過電腦軟件控制，在光刻膠上直接曝光繪出所要的圖案，無需掩膜工序。絕大多數利用電子束刻蝕制造的器件只有很小的一部分結構需要用到電子束刻蝕的高分辨率，而大部分曝光時間都浪費在了如電極連接等大面積結構的生成上。Microtech可以被用在混合模式刻蝕工藝上：只用費用昂貴、速度緩慢的電子束刻蝕加工細小的結構，用成本低廉的Microtech加工大面積部分。Microtech先進的對準機制可以使兩部工序完美結合。因此Microtech也適用于已經擁有電子束刻蝕的實驗環境。
